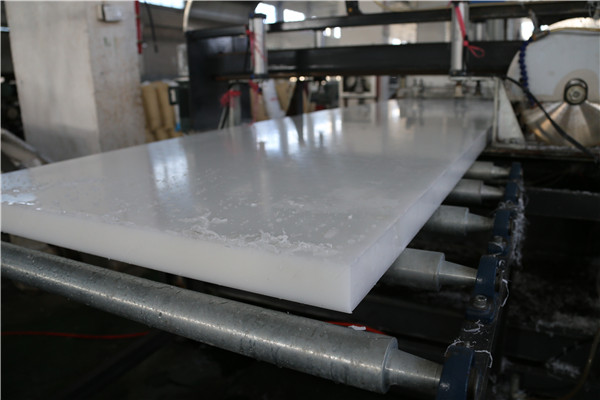

PP板在電鍍槽體中的行業(yè)應(yīng)用，工廠在制作電鍍槽體時，為了防止酸與堿的腐蝕加之其它各方面的要求，一般會采用PP材料，厚度從10-15mm不等。PP板電性能優(yōu)異，可作為耐濕熱高頻絕緣材料應(yīng)用。PP屬結(jié)晶性聚合物，熔體冷凝時因比容積變化大、分子取向程度高而呈現(xiàn)較大收縮率。PP在熔融狀態(tài)下，用升溫來降低其粘度的作用不大，因此在成型加工過程中，應(yīng)以提高注塑壓力和剪切速率為主，以提高制品的成型質(zhì)量。

PP是一種半結(jié)晶性材料，它比PE要更堅硬并且有更高的熔點。由于均聚物型的PP溫度高于0℃以上時非常脆，因此許多商業(yè)的PP材料是加入1~4%乙烯的無規(guī)則共聚物或更高比率乙烯含量的鉗段式共聚物。共聚物型的PP材料有較低的熱扭曲溫度、低透明度、低光澤度、低剛性，但是有有更強的抗沖擊強度。PP的強度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150℃。由于結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。PP不存在環(huán)境應(yīng)力開裂問題。通常采用加入玻璃纖維、金屬添加劑或熱塑橡膠的方法對PP進行改性。

PP板材加工成型前需干燥，干燥是用烘箱、干燥器等設(shè)備將樹脂或助劑中的水份除去。因為樹脂的吸水性不同，所以需要不需要干燥應(yīng)根據(jù)所使用的樹脂而定。對于不吸濕或吸濕性小的樹脂，如聚乙烯、聚丙烯、聚氯乙烯、EVA、聚苯乙烯、聚四氟乙烯、氯化聚乙烯等，可不做干燥處理，直接用于加工成型。對于吸濕性較小的聚碳酸脂、聚甲基丙烯酸甲脂、ABS等料，根據(jù)使用要求，可以干燥后使用，也可以直接使用。對于聚酰胺、酚醛、脲醛等吸水率高的樹脂。一般聚酞胺100℃下干燥2h(小時)左右，聚碳酸脂120℃下干燥3h左右，聚脂170℃左。

PP板滿足加工過程需要或降低成本，常用的添加劑有穩(wěn)定、增塑劑、阻燃劑、抗靜電劑等。助劑的選用應(yīng)根據(jù)制品性能和加工要求而定。混合、塑煉及造粒生產(chǎn)工序通常是在PP板材配方確定后，先進行初混合，使原料組分間充分分散以獲得均勻的物料(稱干混料)，再進行塑煉、造粒得到半成品顆粒料。PP加工前板進行篩析是利用篩子除去樹脂中較大碩校及機械雜質(zhì)，使樹脂細度均勻，而有利于分布均勻。
