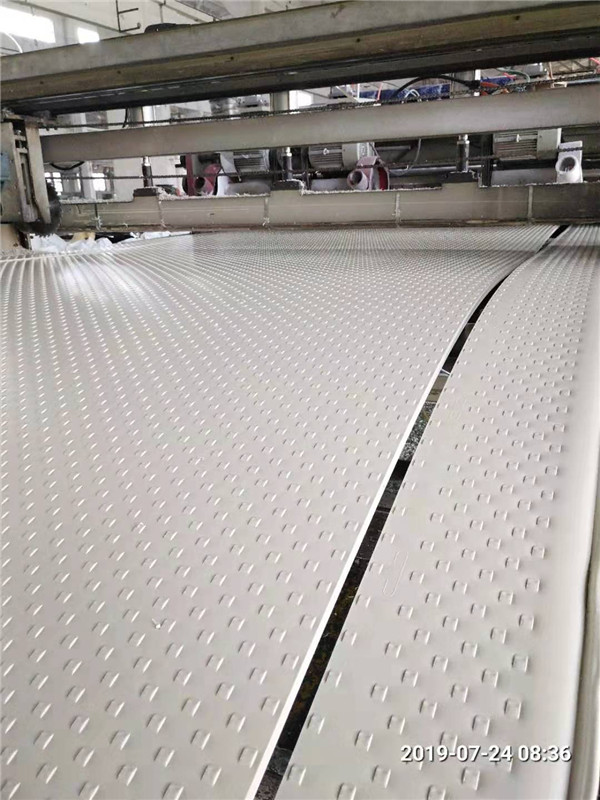

聚丙烯板比聚乙烯板要硬，并且有更高的熔點(diǎn)。由于均聚物型的PP溫度高于0℃以上時非常脆，因此許多商業(yè)的聚丙烯材料是加入1~4%乙烯的無規(guī)則共聚物或更高比率乙烯含量的鉗段式共聚物。共聚物型的PP材料有較低的熱扭曲溫度，低透明度、低光澤度、低剛性，但是具有更強(qiáng)的抗沖擊強(qiáng)度。聚丙烯板結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。

聚丙烯不存在環(huán)境應(yīng)力開裂問題，采用加入玻璃纖維、金屬添加劑或熱塑橡膠的方法對聚丙烯進(jìn)行改性。聚丙烯的流動率MFR范圍在1~40，低MFR的聚丙烯材料抗沖擊特性較好，但延展強(qiáng)度較低。對于相同MFR的材料，共聚物型的強(qiáng)度比均聚物型的要高。由于結(jié)晶，聚丙烯的收縮率相當(dāng)高，并且收縮率的方向均勻性比PE-HD等材料要好得多，加入30%的玻璃添加劑可以使收縮率降到0.7%。

均聚物型和共聚物型的聚丙烯材料都具有優(yōu)良的抗吸濕性、抗酸堿腐蝕性、抗溶解性，它對芳香烴（如苯）溶劑、氯化烴（四氯化碳）溶劑等沒有抵抗力，聚丙烯也不象聚乙烯那樣在高溫下仍具有抗氧化性。聚丙烯板具有優(yōu)越的耐化性及耐沖擊性，聚丙烯板無毒、無味，是符合環(huán)保要求之工程塑料之一，主要顏色有白色，微機(jī)色，如果有特殊要求也可以定制不同的顏色。聚丙烯板的熔點(diǎn)高達(dá)160-175℃，分解溫度則為350℃，加熱到半透明狀態(tài)時是塑性時機(jī)。
